Ungdoms-SM i CAD-konstruktion – steg I 2025

Industrins yrkestävling – Ungdoms-SM i CAD-konstruktion – steg I

Välkommen till Industrins yrkestävling – Ungdoms-SM i CAD-konstruktion 2025-2026

Tävlingen genomförs i tre steg.

Tävlingen är individuell, steg 1 innefattar en webb-baserad teoridel, och en praktisk övning där resultat-filerna skickas in för bedömning. Dessa behöver inte nödvändigtvis genomföras vid samma tillfälle eller i en specifik ordning. I steg 2 genomförs en liknande tävling men med något högre svårighetsgrad. Räkna med att den första och andra omgången tar minst en halv skoldag i anspråk. Finalen, steg 3 genomförs i februari.

De ungdomar som når pallplats under finalen i feb är kvalificerade till tävlingen Yrkes-SM den 4-6 maj i Stockholm 2026.

PROGRAMVARA

Under uttags- och finaltävlingarna används valfritt CAD-program.

STEG I – UPPGIFT A (teori)

Tid till förfogande: 47 minuter.

Du kommer att få svara på 35 frågor. Frågorna är hämtade från validerings- och certifieringssystemets teoretiska del för CNC Teknik2017, grönt certifikat med de utvalda modulerna: kvalitet, matematik, materiallära, produktionsteknik/ekonomi, ritningsläsning och toleranser. Läs frågan noga och markera det rätta svaret. Direkt efter genomfört prov får du veta hur det gick.

Länk: https://startmz.com/cadsm2025

Aktiveringskod: ZLX-K43

STEG I – UPPGIFT B (praktik)

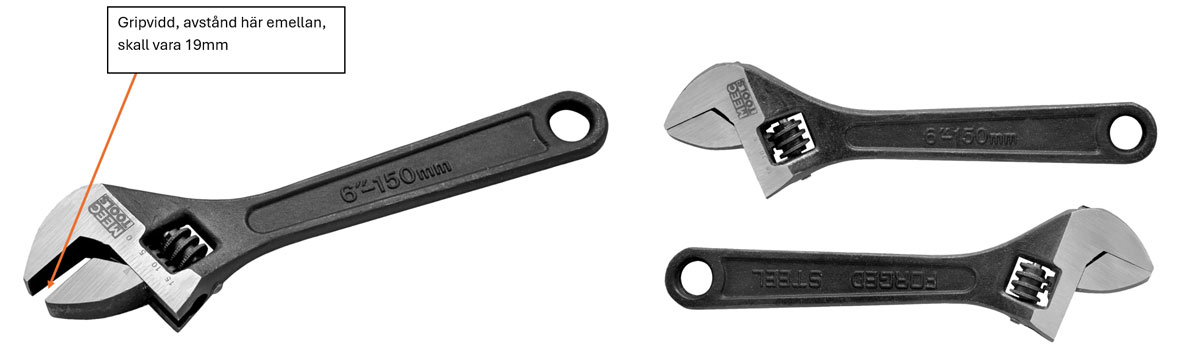

Du kommer utifrån de 3 bilderna nedan att få modellera upp en skiftnyckel. Några viktiga mått listas här:

  • Totallängd 150 mm
  • Gripvidd 19 mm

Övriga mått bestämmer konstruktören, det vill säga du, det är inte nödvändigt att mäta upp en riktig skiftnyckel, bara att det efterliknar den på bilden.
Din uppgift blir att modellera skiftnyckeln så den efterliknar bilderna så bra som möjligt, skapa en renderad bild samt en fullt måttsatt ritning. På alla inlämnade filer skall det tydligt framgå att gripvidden är i maximalt öppet läge, dvs 19 mm.

Hämta uppgiften här i PDF

Tävlingsregler och inlämning

  • Uppdraget är enskilt, inget samarbete är tillåtet
  • Sammanhängande tid på 180 minuter
  • Ingen hjälp av någon när uppgiften startats

Dokument för inlämning:
Du skall i en komprimerad zip-fil som döps till ”skola_efternamn_förnamn_personnr.zip” ha med följande:

  • Ritning i format PDF
  • Bild i JPG, JPEG, PNG, TIFF, GIF, SVG eller EPS
  • Din 3d-modell som STEP

Till exempel: Åsenskolan_Anna_Andersson_040214

Här laddar du upp din zip-fil.
