Finaluppgift 2021

TÄVLINGSUPPGIFT

Tävlingsuppgift – Ungdoms-SM i CAD-konstruktion 2021

Bakgrund
Du har länge funderat på att skaffa en TV till din sommarstuga. Stugan har ett stort kvadratiskt allrum där du tänker dig att en centralt placerad TV skulle kunna sättas fast mellan takbjälkarna och gå att se på från både soffan, sängen och köksbordet. Du har länge letat efter olika färdiga lösningar men inte hittat något som du gillar, då du vill kunna ändra både höjden, lutningen och rotera din TV runt sin axel. När du inte använder din TV vill du att den sitter fast mellan takbjälkarna.

Kravspecifikation

  1. Du har köpt en TV med måtten enligt bifogat dokument
  2. ett VESA-fäste i rostfritt stål skruvas fast på baksidan

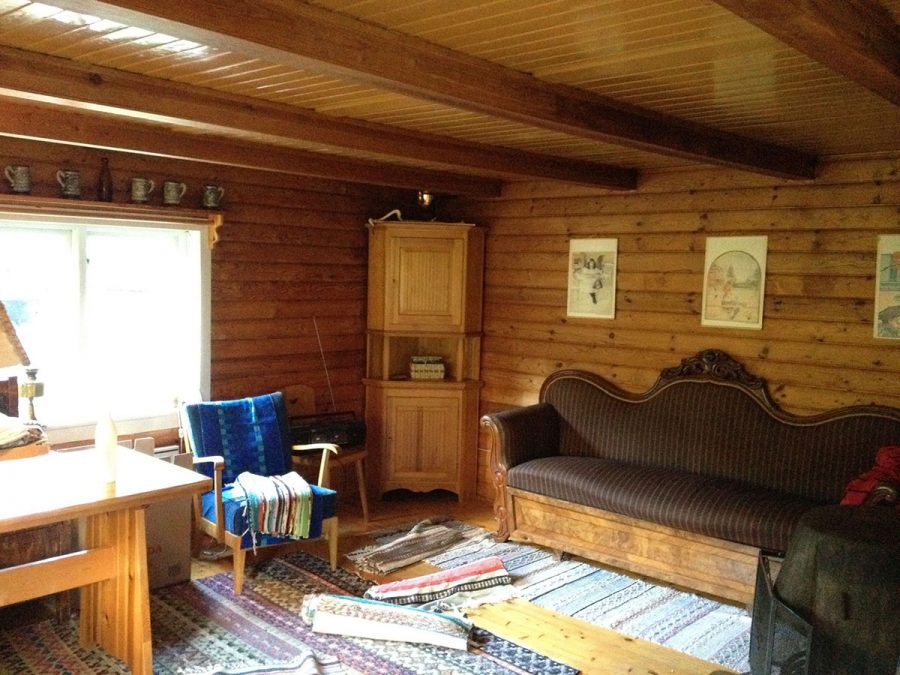

  3. takkonstruktionen består av furupanel, enligt bilden ovan
  4. TV:n ska kunna gå att rotera minst 180 grader
  5. TV:n ska kunna gå att höja och sänka minst 500 mm
  6. TV:n ska kunna gå att vinkla från takets horisontella läge till ett helt vertikalt läge
  7. det ska på ett säkert och enkelt sätt gå att låsa TV:n i olika positioner mellan 0 – 90 grader.

Redovisning
Följande skall ingå i din presentation:

  1. förbered en “pitch” där du på valfritt sätt under maximalt fyra minuter lyfter fram och förklarar hur du löst problemet
  2. en STEP-fil från på din Assembly som innehåller dina parter
  3. en sammanställningsritning med BOM-lista (Bill Of Materials) och ballonger som visar ingående delar i PDF-format
  4. minst en animering som visar hur konstruktionen fungerar i något formaten: AVI, MPEG, MOV
  5. filerna från punkt 2-4 skall zippas och laddas upp i formuläret nedan.

Döp filen till: FINAL_FÖRNAMN_EFTERNAMN

Till exempel: FINAL_ANNA_ANDERSSON
